斷供EDA！傳：美國將對華斷供GAA技術相關EDA工具！

外界：針對特定客戶？

8月3日消息，據外媒Protocol報道：

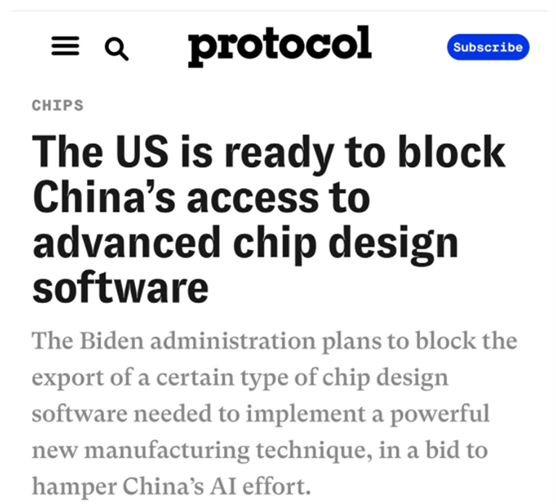

拜登政府計劃阻止中國獲得先進的芯片設計軟件，針對特定類型EDA軟件實施新的出口限制。

這條新聞被外界解讀為，針對中國AI芯片特定企業，致命一擊。

美國：正考慮斷供GAA相關EDA工具

幾個月來，拜登政府一直在權衡一項可能的禁令

Protocol獲悉，美國準備對一種用于設計半導體的特定類型軟件實施新的出口限制，該軟件利用了對生產最先進的人工智能芯片至關重要的下一代技術，旨在瞄準中國芯片制造商。

據一位熟悉拜登政府計劃的人士透露，拜登政府?dāng)?shù)月來一直在考慮一項可能的禁令，但已命令商務部頒布一項新規則，有效阻止芯片設計軟件的出口。芯片設計軟件是用一種稱為gate all around的新興技術制造芯片所必需的。

新的出口限制規定將在未來幾周內實施，目前正在由管理和預算辦公室進行審查，不過實施的細節仍在敲定。這位知情人士說，政府的目標是阻止向追求人工智能應用的中國公司出售這些設計工具。

白宮和商務部沒有回復相關置評。

GAA：3nm以下高階制程的選擇

隨著GAA FET（全環繞柵極晶體管）逐漸取代3nm及以下的finFET（鰭式場效應晶體管），芯片行業已經準備好迎接晶體管結構的另一次變革，這給設計團隊帶來了一系列需要充分理解和解決的新挑戰。

GAA FET是從finFET演進而來的，但是其對于設計流和工具的影響依然意義重大。

新的柵級結構極大地減少了漏電流。

在7nm和5nm工藝中，由于底部（連接到硅體的部分）沒有得到完全控制，finFET泄露開始增加。這是2011年推出finFET的一個原因。對于平面晶體管，即使器件關閉，電流仍然會在源極和漏極之間流動。最終，設計人員被迫使用諸如電源門控和其他技術之類的方法來最大程度地減少電源浪費。

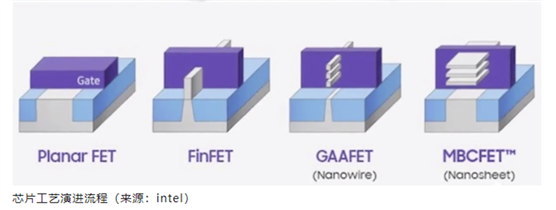

如今，finFET正在失去動力。管在5nm工藝中，finFET的縮小能力已經到達了極限，但仍能提供有意義的縮放優勢。2D晶體管到3D晶體，GAA技術發揮重要作用

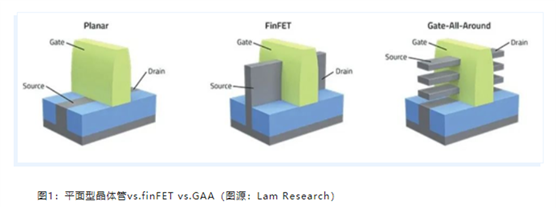

因此，行業關注的焦點在于將柵級引入通道的第四側，生成一個全環繞柵極結構。通過提高晶體管通道并創建一個鰭片，將柵極從三個側面包裹在通道周?chē)?，從而增加了柵?jí)和通道之間的接觸面積。

三星曾對外宣稱：我們是第一家生產GAA產品的公司?，F(xiàn)在，我們又是第一個研究MBCFET的。這與Intel研究路徑是相關聯的，但一切都需要時間證明。

三星3nm開始生產，傳首家客戶來自中國

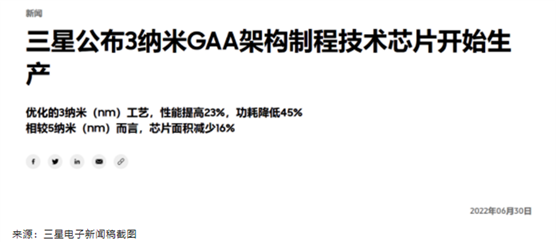

6月30日，三星半導體發布新聞稿正式公布，三星基于3納米全環繞柵極(Gate-All-AroundT,簡稱 GAA)工藝節點的芯片已經開始初步生產。

6月28日，韓國媒體TheElec援引消息人士的話報道稱，三星3納米工藝的首個客戶是中國比特幣挖礦用半導體廠商——上海磐矽半導體有限公司(PanSemi)。

目前，上海磐矽半導體有限公司官網僅有一個展示頁面，稱該公司總部位于上海，是一家芯片設計能力為28納米、16納米和10納米的高科技初創公司，專注于數字加密貨幣和Al應用的專用芯片設計。

企查查顯示，該公司核心團隊只有陳建兵1人，參保人數也僅有3人。

三星方面對此并沒有披露任何信息。

早前臺積電的5納米客戶也是由中國的比特大陸首發。吳忌寒曾經在比特大陸主辦的法蘭克福礦業大會上透露，2020年一季度5納米將開始量產，3納米芯片的研發也正在路上，即便是2納米和1納米的芯片也已排上日程。

比特大陸2019年下半年給臺積電下的訂單大概在5萬片，包括16納米和7納米芯片，可以出產約60萬臺礦機。

對比5納米芯片，3納米面積減少16%，功耗降低45%

三星計劃通過搶先發布3納米工藝來進一步搶占晶圓代工市場。中國客戶成三星3nm試驗田，是因?yàn)橛绣X(qián)？？

到這里，你知道為啥美國正制定相關制裁EDA政策了把。

什么是EDA工具？中國EDA什么水平？

一位從事CPU設計的工程師表示，“在沒有EDA工具之前，搞電路要靠人手工，對于大規模集成電路有上億晶體管的設計用手工簡直是不可為的......可以說有了EDA工具，才有了超大規模集成電路設計的可能”。

EDA工具是電子設計自動化（Electronic Design Automation）的簡稱。利用EDA工具，工程師將芯片的電路設計、性能分析、設計出IC版圖的整個過程交由計算機自動處理完成。

由于上世紀六十七年代，集成電路的復雜程度相對偏低，這使得工程師可以依靠手工完成集成電路的設計、布線等工作。但隨著集成電路越來越復雜，完全依賴手工越來越不切實際。

1986年，硬件描述語言Verilog問世，Verilog語言是現在最流行的高級抽象設計語言。1987年，VHDL在美國國防部的資助下問世。這些硬件描述語言的問世助推了集成電路設計水平的提升。隨后，根據這些語言規范產生的各種仿真系統迅速被推出，使得設計人員可對設計的芯片進行直接仿真。

時至今日，盡管所用的語言和工具仍然不斷在發展，但是通過編程語言來設計、驗證電路預期行為，利用工具軟件綜合得到低抽象級物理設計的這種途徑，仍然是數字集成電路設計的基礎。

21世紀以來，全球EDA市場興起了好幾波產業整合的風潮。其中，EDA三巨頭——Synopsys（新思科技）、Cadence（楷登電子）和西門子旗下的Mentor Graphics（已于2021年更名為Siemens EDA），共發起了超上百次的兼并收購案。經過多次的收購整合，三巨頭的在市場上的影響力日益集中。

中國EDA什么水平？

談到國內的EDA行業，首先要說的是華大九天，即我們業界非常熟悉的命名為“國寶級”的熊貓IC CAD系統。

 華大九天成立于2009年，其前身是原華大電子“熊貓”EDA設計平臺。作為國家隊，華大九天目前已發展成為我國規模最大、技術最強的EDA龍頭企業?？梢蕴峁┤鞒虜?shù)模混合信號芯片設計系統、SoC后端設計分析及優化解決方案、平板(FPD)全流程設計系統、IP以及面向晶圓制造企業的相關服務，其客戶覆蓋國內眾多集成電路企業。

另一家有特色的EDA公司是山東濟南概倫電子科技有限公司。概倫于2010年3月成立，產品包括電路仿真/良率導向設計技術和半導體器件模型/噪聲測試解決方案，下一步產品方向?yàn)樾乱淮笠?guī)模高精度仿真及設計驗證平臺、針對納米級制造技術的半導體器件建模庫平臺及測試驗證系統等。

概倫公司的發起人劉志宏，曾在美國硅谷與胡正明團隊合作，開發了BSIM3仿真模型，后來的BSIMPro SPICE就是以此為基礎發展得來。劉志宏博士曾擔任Cadence全球副總裁。

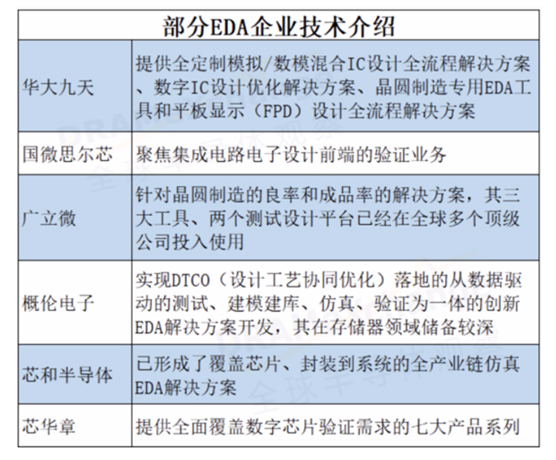

下為國內部分EDA企業技術介紹，供參考

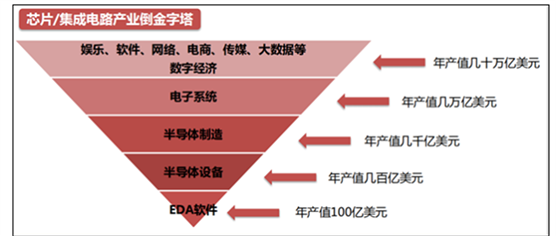

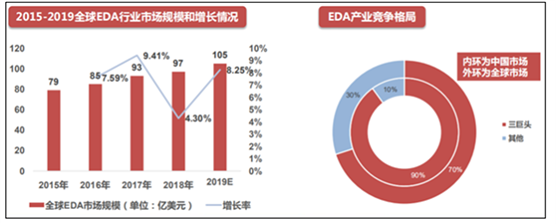

從市場價值來看，整個EDA軟件的全球市場規模不足一百億美元，卻撬動了5000億美元的半導體產業。如果沒有了這顆基石，全球所有的芯片設計公司都會直接停擺，半導體金字塔就會坍塌。

EDA行業已經從上世紀的百家爭鳴縮減到目前三大巨頭，成為一個高度壟斷的行業。

摘自-芯榜+
